概述



G5000 煤矿智能变电站综合自动化系统是我公司基于多年来变电站自动化技术的成功经验,特别是近年来在网络化结构下的分层分布式系统实践的基础上研制的新一代变电站综合自动化系统,本系统采用分层分布式结构,基于嵌入式以太网通信技术实现保护、测控等单元设备的无瓶颈数据交互,同时通过多种运行维护分析工具,提高变电站设备的运行信息透明化程度,消除不明原因的事故,保障电力系统经济、安全、可靠、稳定运行。

G5000 煤矿智能变电站综合自动化系统广泛适用于110 kV及以下电压等级的变电站。

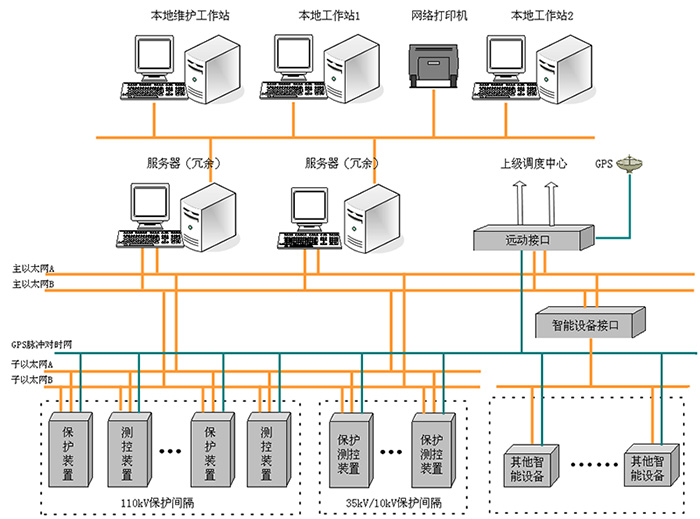

冗余双以太网系统结构



技术特点



(1)系统采用分层分布式结构,全以太网无瓶颈的快速响应系统,可靠性高、应用灵活、可扩展性好、维护简单。

(2)完整的变电站综合自动化解决方案

系统涵盖了110kV及以下电压等级的输配电线路保护、主设备保护及测量控制系统,并提供了各个电压等级的变电站自动化的完整解决方案。

(3)开放性设计

       采用以太网来构建通信网络,使用开放式的TCP/IP协议,可方便地接入局域网或广域网;

       提供各种规约转换及通信服务,可方便地与不同通信接口、不同通信规约的其他保护或智能设备进行互联;

(4)人性化设计

       采用“免调节”概念设计,“即插即用”的设计方法以及通用的软、硬件平台,并采用了全汉化显示、操作界面和图形化、表格化输出界面;

     G5000监控系统软件中,数据库采用透明化管理方式,数据库的描述采用面向对象的图形化描述;软件功能模块化,可任意组态和移植,保证了系统的可扩展性和可维护性;

(5)单元设备平台通用化

 单元设备功能均基于图形化逻辑编程的方式实现。功能配置的变化不需修改软件,产品的核心构成不仅在硬件上,而且在软件上彻底模块化、平台化,增强了产品品质的可信赖性,简单、灵活、可靠三者得到完美的统一;

(6)高可靠性

单元设备通过了开普实验室快速瞬变、静电放电等8个项目的抗干扰试验,全部的试验结果证明其电磁兼容性能指标大大高于行业标准要求。组屏或安装于开关柜时不需增加辅助抗干扰插件。



主要功能

(1)数据采集及处理功能

按电气间隔分布配置或集中配置综合保护测控装置,完成模拟量、开关量、脉冲量等信息的采集与处理,并将处理后的信息上传至本地监控系统和调度。

(2)控制操作功能

       控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸操作。控制操作可由站级监控站实现,也可在各间隔层保护测控装置就地,通过手动操作完成。

(3)报警及事件记录功能

将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理,分类记录并处理。报警方式包括弹出告警窗口、画面颜色改变并闪烁、驱动电笛/电铃、语音等。

(4)历史记录及统计计算功能

 定期将处理后的数据保存到历史数据库中,以供趋势分析、统计计算之用。

(5)显示打印功能

 支持多窗口、分层显示各种接线图、地理图、系统图、曲线图、潮流图、事件列表、保护信息、运行报表、三维棒图等,可人工、自动或定时打印各种报表、曲线、事件等。

(6)防误操作及操作票系统功能:可生成、预演、执行、管理及打印操作票。

(7)故障录波分析功能

 对系统采集的扰动数据处理保存为COMTRADE格式,提供故障数据分析工具,可实现波形显示、故障回放、故障分析、打印等功能。

(8)电压无功控制功能(VQC)

  可采用手动或自动的方式进行电压无功控制。

(9)小电流接地选线功能

(10)系统自诊断与自恢复功能

(11)双机双以太网冗余功能

(12)时钟同步功能

(13)远动功能

(14)与其他系统和第三方设备接口功能

(15)用户权限管理功能

(16)远程监视和维护功能

(17)全系列保护功能



涵盖110kV及以下电压等级的输电线路保护、主设备保护,主要包括:

GWB-910A微机线路保护测控装置

GWB-920A微机电动机差动保护测控装置

GWB-920B微机电动机综合保护测控装置

GWB-930A微机变压器差动保护装置

GWB-930B 微机变压器后备保护测控装置

GWB-930C微机厂用变保护测控装置

GWB-930D微机非电量保护装置

GWB-940A 微机电容器保护测控装置(不平衡电压)

GWB-940B 微机电容器保护测控装置(不平衡电流)

GWB-950  微机备自投保护测控装置

GWB-960  微机PT保护测控装置

GWB-970A微机断路器分段保护测控装置

GWB-980A微机综合测控保护装置
